 ram mount anti turn solution

Haltekugel BMW S1000 RR TomTom Rider  - Verdrehsicherung
I use this with my own S1000RR.... and it works fine.

When the RAM Mount RAM-B-342U keeps turning and does not stay fixed

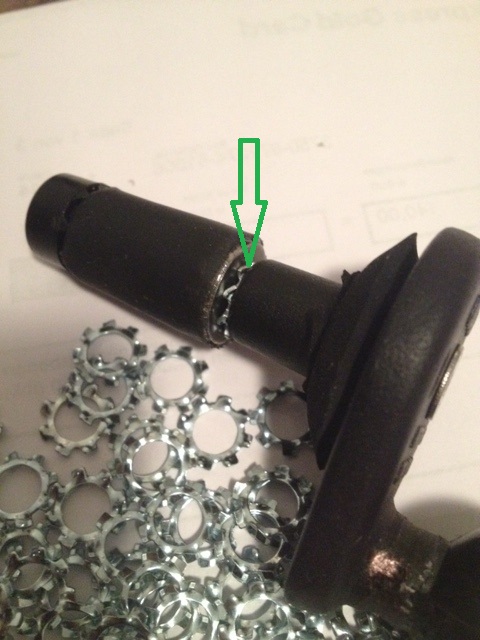

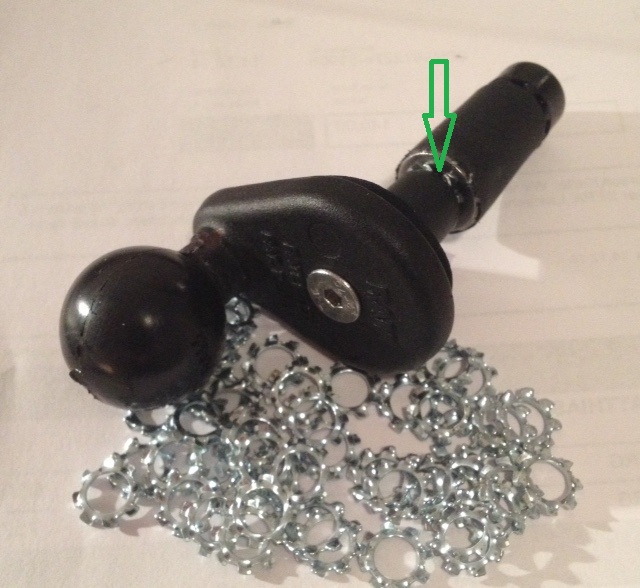

you need a serrated washer to stop the turning... look at the picture where it belongs...
if it still does not prevent the turning enough you can solder the serrated washer onto the flat washer...

Wenn der RAM Mount RAM-B-342U sich verdreht hilft diese einfache Lösung.

Ein außengezahnter Sprengring muss an der Stelle die in den Fotos markiert ist eingebaut werden.
Sicherungsring für M6 Schrauben DIN6797A

Wenn der Sprengring sich noch zu leicht auf der Unterlegscheibe dreht kann man die Unterlegscheibe aufrauhen,
oder den Sprengring auch auf die Unterlegscheibe auflöten.
Zusätzlich kann man die Unterlegscheibe mit Sekundenkleber auf den Gummizapfen kleben...
Danach hat das lästige Verdrehen ein Ende bzw. es wird sehr gebremst :-).

Aus technischer Sicht ist das einfach ein kleiner Konstruktionsfehler an diesem RAM Mount...
der Zapfen der RAM Mount Kugel der in die Lenksäule geht hat eine zu kleine Kontaktfläche und keine formschlüssige Verbindung mit dem Gummizapfen.
Ein gezahnter Sprengring korrigiert das Problem weitestgehend.
