Mainboard Problem ABIT KT7 RAID

111-1161_IMG.JPG		 111-1163_IMG.JPG
111-1163_IMG.JPG		 111-1165_IMG.JPG
111-1165_IMG.JPG		 111-1167_IMG.JPG
111-1167_IMG.JPG		 111-1168_IMG.JPG
click for larger pictures

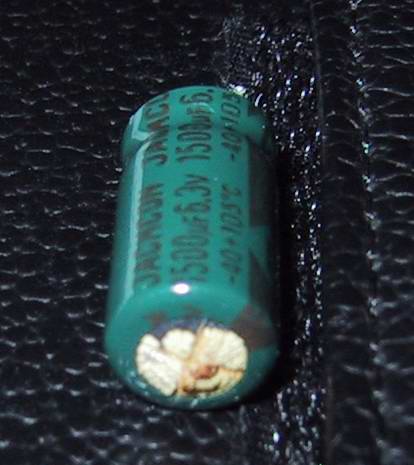

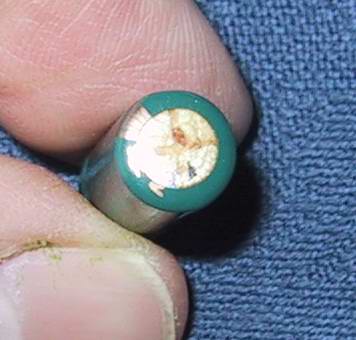

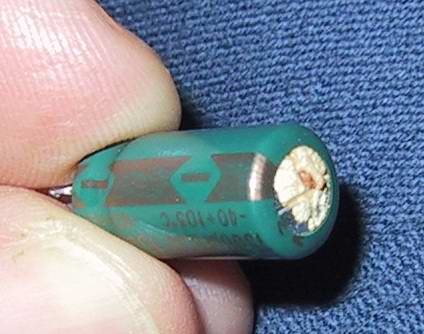

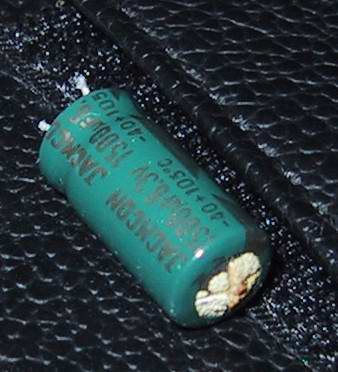

My PC rebooted quite often without any apparant reason. When I opened the box and examined the mainboard I found a couple of voltage stabilizing capacitors (close to the CPU, there is a row of them) that had some yellow dirt coming out of the top of them. That is electrolyte liquid... a clear sign that the capacitor is defect. I replaced (soldering the mainboard) these capacitors and the PC was running as stable as before. Since the original capacitors are very small, I did not find any other ones (with the same capacity) that fit in the original spot. I took 1200 uF 6,3 V instead of the 1500 uF that are were installed originally. But the 1200 uF ones are still larger in diameter than the original ones. So now these capacitors are dangling on rather long wires in the air above the motherboard. The holes in the mainboard for the capacitors have a through connection, so it is fine to solder the capacitor wires to the top of the board.
... since more of these capacitors started to leak I had to fix/replace more capacitors in a second "open heart operation". It seems to me, that there is a quality problem with the capacitors ABIT used.

In order to have a control on how often the PC reboots I installed a small script (to be inserted in the autoexec.bat) that records the booting time and date:

ECHO @PROMPT Boot $d at $t>C:\TEMP\TEMP$$$$.BAT
%COMSPEC% /C C:\TEMP\TEMP$$$$|FIND ":">>C:\LOGONS.TXT
